SAS: Sistema di Automazione di Sottostazione

La BCU SA100 svolge un ruolo cruciale come nodo intelligente per il controllo e l’automazione locale degli stalli AT, integrando le logiche di comando, misura, segnalazione e interfacciamento verso i sistemi di supervisione. Progettata per operare in ambienti ad alta criticità, la BCU SA100 garantisce prestazioni elevate, affidabilità e conformità agli standard di settore, con funzionalità avanzate di ridondanza, sincronizzazione temporale e sicurezza.   Tra gli elementi distintivi della nostra soluzione:

• Architettura modulare e distribuita, conforme a IEC 61850.
• BCU SA100 per automazione locale degli stalli AT, interfacciabile con IED e dispositivi di campo
• BMU (Bay Monitoring Unit) SA200 per registrazione delle grandezze analogiche di guasto o per monitorare le apparecchiature AT.
• Dispositivi IED per protezione (BPU) e misura (PMU).
• HMI e SCADA per il monitoraggio locale e remoto.
• Gateway di comunicazione per l’integrazione con i centri di telecontrollo.
• Funzionalità avanzate di cybersecurity OT integrate.
• Ridondanza e alta disponibilità per ambienti critici.
• Sincronizzazione dell’intero sistema tramite ricevitore GPS, attraverso una rete ottica, basata su protocollo IRIG-B, NTP o PTP.

    La forza della nostra proposta risiede nel know-how ingegneristico e progettuale di DigitalPlatforms, potenziato dall’acquisizione di Selta nel 2021, marchio storico con oltre 20 anni di esperienza nel settore delle sottostazioni elettriche.   Oggi, possiamo vantare importanti referenze presso i principali TSO europei, con centinaia di sottostazioni automatizzate e reti di telecontrollo attive, a testimonianza della nostra solidità e competenza.   Scegliere DigitalPlatforms, significa affidarsi a un partner tecnologico con una visione chiara per il futuro dell’energia: rete intelligente, sicurezza integrata, prestazioni garantite.

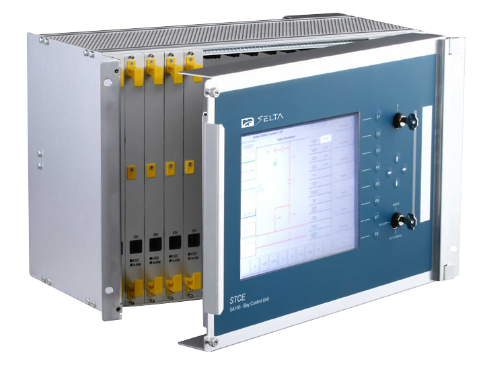

Bay Control Unit​ SA-100



Unità di controllo e supervisione AT/MT:



• Logiche di apertura/chiusura dell’interruttore con blocchi di interblocco (richiusura manuale/automatica, comandi di chiusura) e logiche di richiusura automatica.
• Funzione avanzata di sincronismo (Synchrocheck).
• Comando/controllo dell’interruttore e dei sezionatori (senza relè intermedi).
• Interfaccia locale HMI con ampio display sinottico da 12’’.
• Interblocchi tramite comunicazione P2P basata su IEC 61850.
• Logiche programmabili secondo IEC 61131-3.
• Porta Ethernet ridondante a 100Mbps/1Gbps/PRP.
• Connessione diretta di misura ai trasformatori secondari TA e TV.

HMI SCADA di SOTTOSTAZIONE

  STAZIONE SERVER

• Database in tempo reale.
• Supporto ai protocolli IEC 61850, IEC 60870-5-103/104, Modbus Client, in modalità stand-alone o integrata.
• Operazioni complesse di sequenza e interblocchi secondo IEC 61131.
• Configurazione ridondata o singola.

STAZIONE DI INGEGNERIA E CONFIGURAZIONE

• Strumenti di configurazione (software di sottostazione, configurazione IED, logiche).
• Elaborazione dati offline (localizzazione guasti, analisi dei disturbi COMTRADE, sequenza degli eventi – SoE).
• Strumenti diagnostici di rete (SNMP).

STAZIONE HMI

• Interfaccia grafica utente con simboli personalizzati.
• Elenco eventi e allarmi.
• Informazioni dettagliate per ogni area.
